GZDW型智能高頻開關直流電源裝置技術描述
GZDW型智能高頻直流電源裝置,是武漢科技大學研發的高性能電力電源產品。本裝置嚴格按照艾默生公司電力電源合作指導書要求進行設計與生產，并且全部選用艾默生公司生產的核心部件，該部件借助INTEL公司嵌入式CPU處理器的強大功能，實現配電監控、充電模塊、絕緣監測、電池監測等設備的協調工作；通過先進電池管理程序?qū)崿F(xiàn)智能化管理功能；內置多種標準后臺協議、可通過后臺配置軟件選擇上報系統參數；適合各等級電廠、高端電站應用，實現智能化無人值守管理。

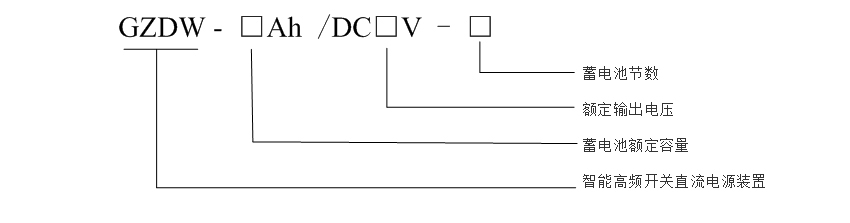

一、產品型號說明
二、主要技術參數：
| 交流輸入額定電壓：三相四線制AC380V±15%（或三相三線AC380V）；單路或雙路進線 | 交流輸入額定頻率：50Hz（±10%） |
| 浮充電時電壓范圍：DC 198～260V（110V系統：DC 99～130V） | 均充電時電壓范圍：DC 220～286V（110V系統：DC 110～143V） |
| 充電模塊輸出額定電流： N×10A （或N×20A）；最大極限電流 110%In | 輸出電流限流： 0%～110% In可調 |
| 負載適應能力：0%～110%電流額定值內均能正常工作 | 蓄電池充電限流：10%～100%輸出電流額定值內連續可調 |
| 紋波系數： ≤0.5% （典型值0.5%） | 穩壓精度： ≤±0.5%（典型值0.1%） |
| 穩流精度： ≤±0.5% | 充電模塊間電流不均衡度:：≤±0.5% |
| 效率： ＞90% |
機柜噪聲： ≤55dB（距屏1m處） |
|
保護參數：
|
柜體參數： （高×寬×深） |
三、使用環境
海拔高度： ＜2000米
環境溫度： -10℃～45℃
相對濕度： 90%（25）℃
地震等級： 7級
安裝地點： 室內
四、設計制造及檢驗標準
GB 3859.1-1993 半導體電力變流器
GB 13337.1-91 固體型防酸式鉛酸蓄電池技術條件
GB 50172 電氣裝置安裝工程蓄電池施工及驗收規范
DL/T 459-92 鎘鎳電池直流屏訂貨技術條件
DL/T 637-1997 閥控式密封鉛酸蓄電池訂貨技術條件
DL/T 5044 火力發電廠、變電所直流設計技術規范
JB/T 8456-1996 低壓直流成套開關設備
ZBK 45017 電力系統用直流屏通用技術條件
ZBK 45020 電力系統保護、自動繼電器通用技術條件
Q/SMOY 1-2000 電力系統用微機監控直流電源柜
五、主要性能特點
系統智能完成18節12V（或108節2V）免維護蓄電池的均充和浮充功能；全部監控均可通過7寸彩色觸摸屏人機界面完成,中文菜單設置。
系統采用兩段進線交流電源供電方式，且可自動切換；具有交流輸入過壓、欠壓、過流、缺相保護，表盤配有合母電壓、控母電壓、負載電流、充放電電流表。
系統具有直流控母絕緣監視功能，可實時在線監測各支路直流母線的接地極性和接地電阻，實現母線電壓異常和絕緣降低報警。
具有電池電壓巡回檢測功能，可實時在線監測蓄電池組單節電池的好壞，故障報警，以確保系統安全運行。
高頻開關模塊采用N+1冗余方案，由數個艾默生10A/220V（或20A/220V）智能高頻開關模塊并聯供電，自動均流，且可以帶電熱拔插。當一個充電模塊故障時，其它模塊仍能繼續工作，不影響輸出電壓。且該高頻開關模塊具有完善的過壓、過流、過溫、短路保護功能，且可獨立顯示模塊的輸出電壓、電流。
高頻開關�？觳捎貌灰蕾嚿衔槐O(jiān)控的工作方式，在監控模塊故障退出時，高頻開關模塊也能按預先設定的條件繼續對蓄電池正常充電，確保系統安全供電。
具備正常工作的燈光指示及故障時的聲光告警，具有2對外接常開、常閉點的報警接口。
具有與上位機通訊功能，對外提供RS232/RS485遠程數據通訊接口，通訊協議為 Modbus。
系統核心部件全部選用艾默生ER22010/ER22020智能高頻充電模塊、EMU10觸摸屏監控模塊、EAU01交流配電監控模塊、EDU01直流配電監控模塊、EGU01絕緣監控模塊、EBU01（EBU02）電池巡檢模塊，具有極高可靠性及通用互換性。
直流饋出開關選用西門子、ABB、施耐德、北京人民等知名品牌產品。
免維護蓄電池選用德國荷貝克、陽光、日本松下、湯淺等知名品牌產品。
柜體結構前門為大視野玻璃外門及上下雙儀表內門、后門為雙對開門結構，柜型美觀大方，各部件可互換通用,柜體具有足夠強度和鋼度,保證在吊裝時，柜體和內部元器件不會變形扭曲。
